Unity3D Shader 顶点动画示例。

Unity3D Shader 顶点动画 呼吸和水波

前言

在前面的文章中，我们已经理解了：

• 顶点着色器（vert）负责处理顶点
• v2f 是顶点到片段的数据桥梁

那么问题来了：

既然顶点位置是在 vert 里算的，那我能不能“动”顶点？

答案是：

不仅可以，而且这是 Shader 中最常见、性能也很友好的动画方式之一。

本篇我们将从零开始，实现两个经典效果：

• 呼吸（整体起伏）效果
• 水波效果

什么是顶点动画

核心思想：在顶点着色器中，动态修改顶点的位置（vertex），从而让模型“动起来”。

关键点只有一个：

v.vertex.xyz += 偏移量;

这个偏移量，通常和：

• 时间（Time）
• 位置（Position / UV）
• 正弦函数（sin / cos）

有关。

最基础的顶点动画框架

我们先看一个最小可用结构，在此基础上逐步加效果。

v2f vert(appdata v)
{
    v2f o;

    float4 pos = v.vertex;

    // 在这里修改 pos.xyz
    // pos.y += ...

    o.pos = UnityObjectToClipPos(pos);
    return o;
}

注意：所有顶点动画都发生在 UnityObjectToClipPos 之前。

时间变量 _Time

Unity 在 UnityCG.cginc 中已经帮我们定义了 _Time：

_Time.x = t / 20
_Time.y = t
_Time.z = t * 2
_Time.w = t * 3

最常用的是：

_Time.y   // 实际时间（秒）

示例一：最简单的“呼吸效果”

1 思路

• 整个模型 上下起伏
• 所有顶点位移相同
• 使用 sin(Time)

2 Shader 示例（呼吸效果）

Shader "Custom/VertexBreathing"
{
    Properties
    {
        _Amplitude ("Amplitude", Float) = 0.1
        _Speed ("Speed", Float) = 1
        _Color ("Color", Color) = (1,1,1,1)
    }

    SubShader
    {
        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
            };

            float _Amplitude;
            float _Speed;
            fixed4 _Color;

            v2f vert (appdata v)
            {
                v2f o;

                float4 pos = v.vertex;

                // 呼吸动画
                pos.y += sin(_Time.y * _Speed) * _Amplitude;

                o.pos = UnityObjectToClipPos(pos);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                return _Color;
            }
            ENDCG
        }
    }
}

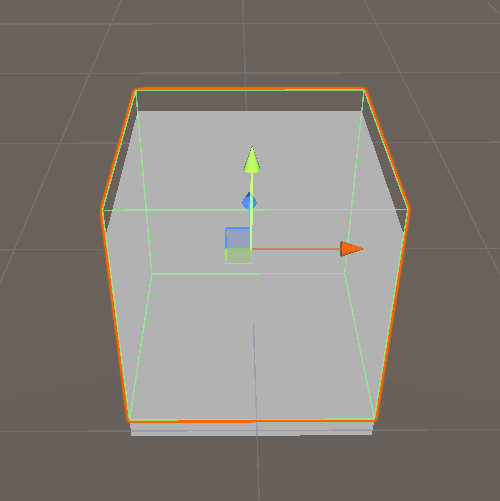

3 效果说明

• _Amplitude：起伏高度（幅度）
• _Speed：呼吸速度
• 非常适合：
  • UI 图标呼吸
  • Buff 提示
  • 可交互物体高亮

示例二：水波效果（顶点错位）

呼吸是“整体动”，水波则是：

不同位置的顶点，动得不一样

1 核心思路

• 根据 顶点的 X / Z 位置
• 叠加 sin 波
• 产生“错位”的波动

sin(Time + position)

2 Shader 示例（水波）

Shader "Custom/VertexWave"
{
    Properties
    {
        _WaveAmplitude ("Wave Amplitude", Float) = 0.2
        _WaveFrequency ("Wave Frequency", Float) = 2
        _WaveSpeed ("Wave Speed", Float) = 1
        _Color ("Color", Color) = (0.3, 0.6, 1, 1)
    }

    SubShader
    {
        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
            };

            float _WaveAmplitude;
            float _WaveFrequency;
            float _WaveSpeed;
            fixed4 _Color;

            v2f vert (appdata v)
            {
                v2f o;
                float4 pos = v.vertex;

                float wave =
                    sin(pos.x * _WaveFrequency + _Time.y * _WaveSpeed) *
                    sin(pos.z * _WaveFrequency + _Time.y * _WaveSpeed);

                pos.y += wave * _WaveAmplitude;

                o.pos = UnityObjectToClipPos(pos);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                return _Color;
            }
            ENDCG
        }
    }
}

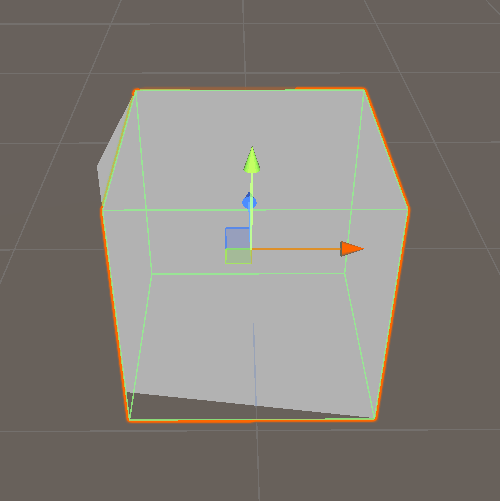

3 效果特点

• 顶点位置不同 → 相位不同
• 形成连续波浪
• 非常适合：
  • 水面
  • 能量场
  • 地面扰动

进阶技巧：让边缘动得更小（更自然）

有时你会发现：

整个模型一起上下抖，有点“塑料感”

可以引入一个 衰减因子，例如基于高度或 UV。

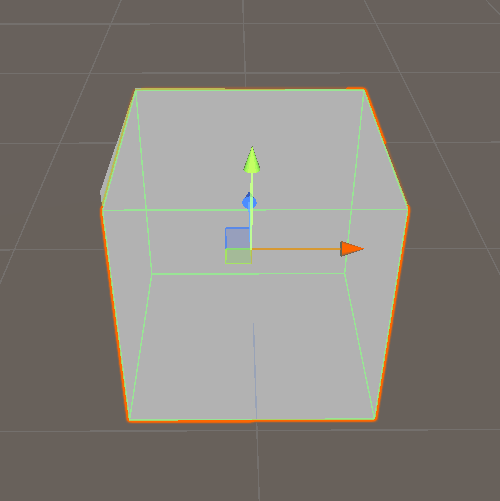

根据高度衰减：

float factor = saturate(pos.y);
pos.y += wave * factor * _WaveAmplitude;

这样：

• 底部几乎不动
• 上部波动更明显
