Unity3D 解决 UI 嵌套滚动视图滑动问题。
嵌套滚动视图
滑动问题
在游戏开发中，我们常常会遇到一种情况，在一个滚动视图列表中，每个 item 还包含了一个内嵌的滚动视图。
这样，当我们在滑动外层的滚动视图时，如果点击位置在内嵌的滚动视图上，很可能滑不动，内外层滚动视图的滑动事件出现了冲突。

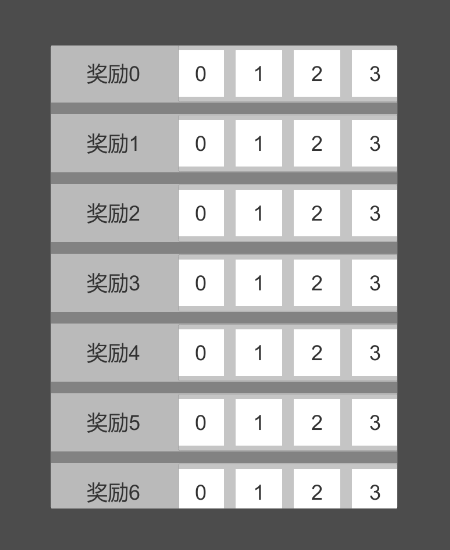

如下图所示，点击位置在奖励文本上时，是可以正常滑动的。但是，点击位置在奖励列表时，滑动方向变成了左右，而不是期望的上下滑动。
解决方案
通常的解决方案是，根据拖拽的增量，判断滑动的方向，如果方向与内层的方向相同，则优先滑动内层；如果方向不同，则传递滑动事件给外层的滚动视图。
为此，我们创建一个脚本 CustomScrollRect.cs，继承 ScrollRect，并重写它的一些方法。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;
public class CustomScrollRect : ScrollRect
{
protected override void Awake()
{
base.Awake();
}
public override void OnBeginDrag(PointerEventData eventData)
{
base.OnBeginDrag(eventData);
}
public override void OnDrag(PointerEventData eventData)
{
base.OnDrag(eventData);
}
public override void OnEndDrag(PointerEventData eventData)
{
base.OnEndDrag(eventData);
}
public override void OnScroll(PointerEventData eventData)
{
base.OnScroll(eventData);
}
}
|
首先，在 Awake 中，获取父节点的 CustomScrollRect 组件。
这里使用的 GetComponentInParent，会从当前节点开始查找，递归遍历其父节点。
所以要从 transform.parent 开始遍历，避免获取到自己身上的 CustomScrollRect 组件。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;
public class CustomScrollRect : ScrollRect
{
CustomScrollRect parent;
protected override void Awake()
{
base.Awake();
if (parent == null)
{
parent = transform.parent.GetComponentInParent<CustomScrollRect>();
}
}
}
|
同时，在类内部定义一个方向枚举，在 Awake 时，记录当前的方向。
这里仅判断是水平还是垂直，通常不会有两个方向都能滑动的情况。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;
public class CustomScrollRect : ScrollRect
{
CustomScrollRect parent;
enum Direction
{
horizontal,
vertical
}
Direction curDirection;
Direction dragDirection;
protected override void Awake()
{
base.Awake();
if (parent == null)
{
parent = transform.parent.GetComponentInParent<CustomScrollRect>();
}
curDirection = horizontal ? Direction.horizontal : Direction.vertical;
}
}
|
然后在开始拖拽时，根据 eventData.delta 的 x 和 y 变量增幅哪个较大，判断滑动的方向。
当拖拽的方向和当前方向不同，且有外层滚动视图时，把 beginDragHandler 传递给外层，如果不符合条件，则执行自身的 OnBeginDrag 事件。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;
public class CustomScrollRect : ScrollRect
{
public override void OnBeginDrag(PointerEventData eventData)
{
dragDirection = Mathf.Abs(eventData.delta.x) > Mathf.Abs(eventData.delta.y)
? Direction.horizontal : Direction.vertical;
if (dragDirection != curDirection && parent != null)
{
ExecuteEvents.Execute(parent.gameObject, eventData,
ExecuteEvents.beginDragHandler);
return;
}
base.OnBeginDrag(eventData);
}
}
|
依此类推，在其他方法中也加上这样的判断（dragDirection 可以仅在开始拖拽时赋值）。
需要注意的是，
OnBeginDrag 方法传递的事件是 beginDragHandlerOnDrag 方法传递的事件是 dragHandlerOnEndDrag 方法传递的事件是 endDragHandlerOnScroll 方法传递的事件是 scrollHandler
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;
public class CustomScrollRect : ScrollRect
{
public override void OnDrag(PointerEventData eventData)
{
if (dragDirection != curDirection && parent != null)
{
ExecuteEvents.Execute(parent.gameObject, eventData,
ExecuteEvents.dragHandler);
return;
}
base.OnDrag(eventData);
}
public override void OnEndDrag(PointerEventData eventData)
{
if (dragDirection != curDirection && parent != null)
{
ExecuteEvents.Execute(parent.gameObject, eventData,
ExecuteEvents.endDragHandler);
return;
}
base.OnEndDrag(eventData);
}
public override void OnScroll(PointerEventData eventData)
{
if (dragDirection != curDirection && parent != null)
{
ExecuteEvents.Execute(parent.gameObject, eventData,
ExecuteEvents.scrollHandler);
return;
}
base.OnScroll(eventData);
}
}
|
使用说明

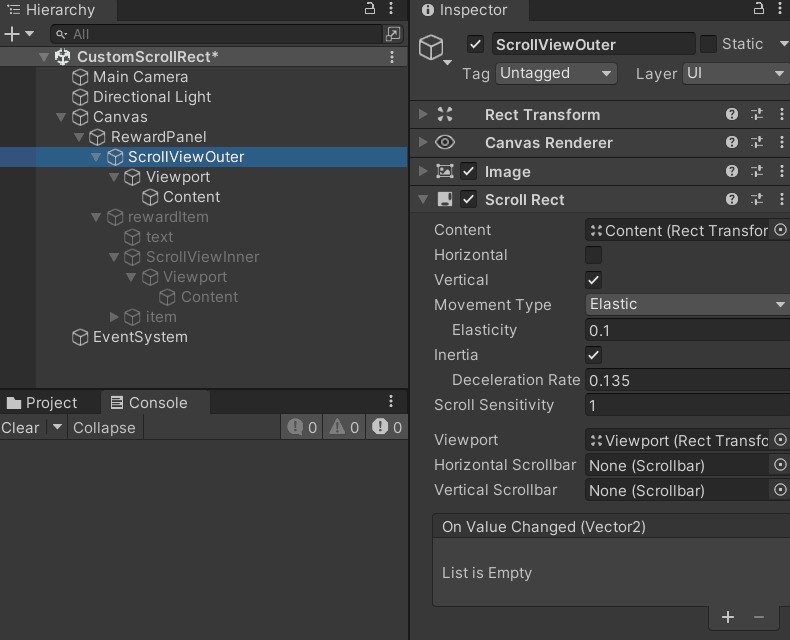

移除掉原来的 ScrollRect 组件，换上 CustomScrollRect 组件。
记得要拖拽 Viewport 和 Content 节点。
内外层滚动视图都需要换上 CustomScrollRect 组件。
最终效果如图：
完整代码
CustomScrollRect.cs
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;
public class CustomScrollRect : ScrollRect
{
CustomScrollRect parent;
enum Direction
{
horizontal,
vertical
}
Direction curDirection;
Direction dragDirection;
protected override void Awake()
{
base.Awake();
if (parent == null)
{
parent = transform.parent.GetComponentInParent<CustomScrollRect>();
}
curDirection = horizontal ? Direction.horizontal : Direction.vertical;
}
public override void OnBeginDrag(PointerEventData eventData)
{
dragDirection = Mathf.Abs(eventData.delta.x) > Mathf.Abs(eventData.delta.y)
? Direction.horizontal : Direction.vertical;
if (dragDirection != curDirection && parent != null)
{
ExecuteEvents.Execute(parent.gameObject, eventData,
ExecuteEvents.beginDragHandler);
return;
}
base.OnBeginDrag(eventData);
}
public override void OnDrag(PointerEventData eventData)
{
if (dragDirection != curDirection && parent != null)
{
ExecuteEvents.Execute(parent.gameObject, eventData,
ExecuteEvents.dragHandler);
return;
}
base.OnDrag(eventData);
}
public override void OnEndDrag(PointerEventData eventData)
{
if (dragDirection != curDirection && parent != null)
{
ExecuteEvents.Execute(parent.gameObject, eventData,
ExecuteEvents.endDragHandler);
return;
}
base.OnEndDrag(eventData);
}
public override void OnScroll(PointerEventData eventData)
{
if (dragDirection != curDirection && parent != null)
{
ExecuteEvents.Execute(parent.gameObject, eventData,
ExecuteEvents.scrollHandler);
return;
}
base.OnScroll(eventData);
}
}
|
